Sơ đồ bể phốt tự hoại 2, 3 ngăn chuẩn kỹ thuật

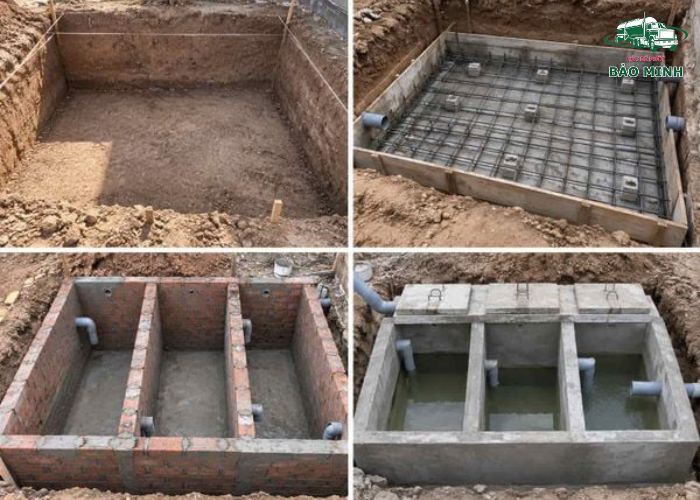

Bản vẽ sơ đồ bể phốt tự hoại được ví như “kim chỉ nam” giúp các công trình xây dựng vận hành trơn tru, xử lý nước thải hiệu quả ngay tại chỗ. Nếu thi công tự phát theo thói quen của thợ mà không có sơ đồ bể phốt tự hoại chuẩn kỹ thuật, bể phốt rất dễ bị lắp sai cao độ đường ống, gây hiện tượng trào ngược, ngập bùn hoặc bốc mùi hôi thối vào nhà.

Tổng hợp sơ đồ bể phốt tự hoại 2 ngăn và 3 ngăn chuẩn kỹ thuật TCVN, kèm phân tích bản vẽ cắt ngang và hướng dẫn đặt đường ống chi tiết từ Kỹ sư Môi trường & Xây dựng. Mục tiêu là giúp chủ hộ gia đình chuẩn bị xây nhà, kỹ sư công trình, thợ thi công xây dựng hoặc gia chủ muốn tham khảo sơ đồ chuẩn để tự giám sát kỹ thuật thi công hệ thống xử lý nước thải.

Ý nghĩa của sơ đồ bể phốt tự hoại trong thi công xây dựng

Sơ đồ bể phốt tự hoại là tài liệu quan trọng giúp xác định cấu tạo, kích thước các ngăn và cách bố trí hệ thống đường ống trước khi thi công. Việc tìm hiểu sơ đồ phù hợp giúp hạn chế sai sót, kiểm soát chi phí và thuận tiện cho quá trình bảo trì sau này. Vậy sơ đồ bể phốt tự hoại có ý nghĩa như thế nào trong xây dựng?

Đảm bảo kích thước và thể tích phù hợp

Sơ đồ bể phốt tự hoại giúp xác định kích thước tổng thể, thể tích và cách phân chia các ngăn chứa, ngăn lắng hoặc ngăn lọc theo thiết kế. Việc tính toán cần dựa trên số lượng người sử dụng, lưu lượng nước thải và điều kiện thực tế của công trình, từ đó hạn chế tình trạng bể quá nhỏ hoặc bố trí không hợp lý.

Tối ưu vị trí và cao độ đường ống

Thông qua sơ đồ bể phốt tự hoại, người thi công có thể xác định vị trí đường ống đầu vào, ống chuyển tiếp giữa các ngăn và đường ống đầu ra. Việc bố trí đúng cao độ, độ dốc theo thiết kế giúp nước thải lưu chuyển thuận lợi, hạn chế nguy cơ ứ đọng, tắc nghẽn hoặc chảy ngược.

Tiết kiệm chi phí và thuận tiện bảo trì

Một sơ đồ bể phốt tự hoại được thiết kế phù hợp giúp dự trù vật liệu, hạn chế sai sót trong quá trình thi công và giảm nguy cơ phải sửa chữa về sau. Bên cạnh đó, sơ đồ còn hỗ trợ xác định vị trí nắp thăm và cửa hút bùn, giúp công tác kiểm tra, vệ sinh và hút bể phốt thuận tiện hơn.

Nhìn chung, tham khảo sơ đồ bể phốt tự hoại trước khi thi công giúp gia chủ và đơn vị xây dựng nắm rõ cấu tạo, cách bố trí các bộ phận và yêu cầu kỹ thuật cần thiết, góp phần nâng cao độ bền cũng như hiệu quả sử dụng của công trình.

Sơ đồ bể phốt tự hoại 2 ngăn và các thông số cần lưu ý

Sơ đồ bể phốt tự hoại 2 ngăn giúp gia chủ hình dung rõ cấu tạo bên trong bể, cách phân chia ngăn chứa và ngăn lắng cũng như vị trí lắp đặt các đường ống. Việc tìm hiểu sơ đồ trước khi thi công giúp lựa chọn phương án phù hợp với nhu cầu sử dụng, hạn chế sai sót và thuận tiện cho việc kiểm tra, bảo trì sau này. Dưới đây là những đặc điểm và thông số cần lưu ý khi tham khảo sơ đồ bể phốt 2 ngăn.

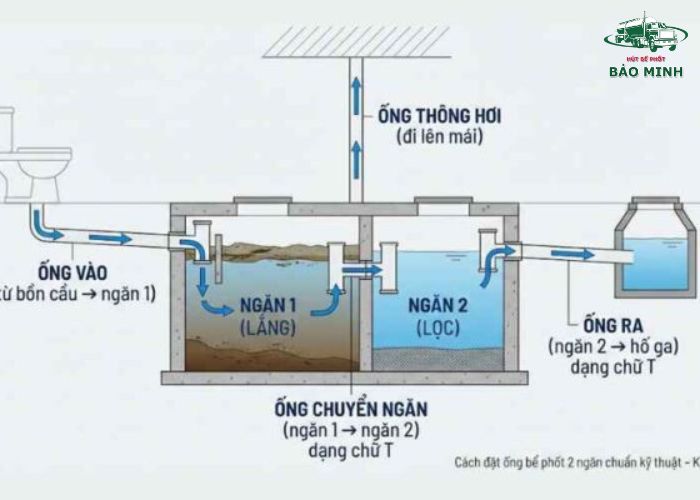

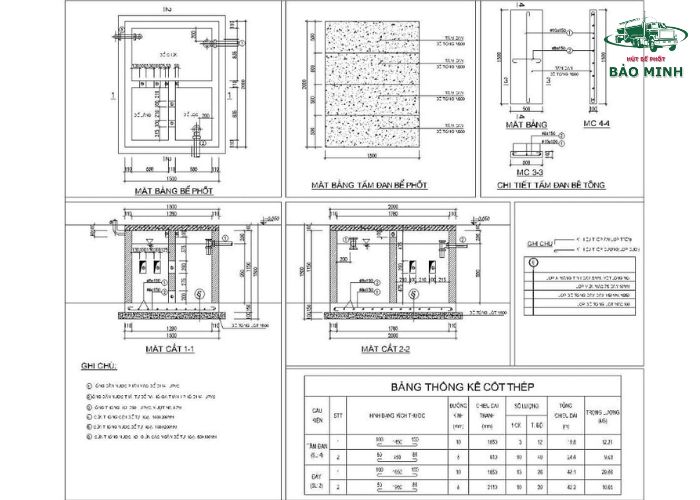

A. Phân tích sơ đồ cắt ngang bể phốt 2 ngăn

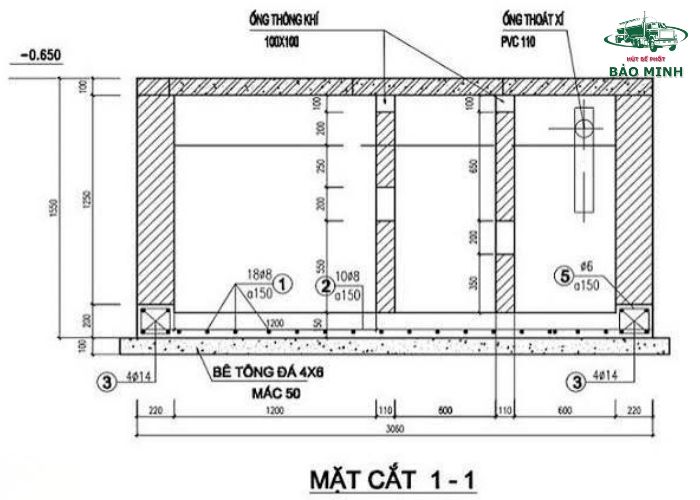

Sơ đồ cắt ngang giúp thể hiện cách phân chia không gian, vị trí các vách ngăn và hệ thống đường ống bên trong bể. Với bể phốt 2 ngăn, ngăn chứa thường chiếm phần thể tích lớn hơn để tiếp nhận và phân hủy chất thải, trong khi ngăn lắng đảm nhiệm vai trò lắng cặn trước khi nước thải được dẫn ra ngoài. Tỷ lệ thể tích cụ thể cần căn cứ vào thiết kế và nhu cầu sử dụng thực tế.

Nguyên lý lưu chuyển nước thải trên sơ đồ

Nước thải từ nhà vệ sinh đi qua đường ống đầu vào và chảy vào ngăn chứa. Tại đây, chất thải rắn lắng xuống và được phân hủy một phần nhờ hoạt động của vi sinh vật trong điều kiện yếm khí. Nước thải tiếp tục đi qua đường ống hoặc cửa thông giữa hai ngăn để sang ngăn lắng, sau đó được dẫn ra hệ thống thoát nước theo thiết kế. Vì vậy, sơ đồ bể phốt tự hoại 2 ngăn cần thể hiện rõ hướng dòng chảy, vị trí đường ống và cấu tạo các ngăn để thuận tiện cho việc thi công.

B. Các thông số kỹ thuật cần thể hiện trên sơ đồ 2 ngăn

• Chiều sâu và mực nước: Cần xác định theo dung tích thiết kế, điều kiện nền đất và yêu cầu vận hành; không nên áp dụng một mức chiều sâu cố định cho mọi công trình.
• Vị trí ống đầu vào: Cao độ ống cần được tính toán để nước thải đi vào bể thuận lợi, hạn chế xáo trộn lớp cặn và tránh hiện tượng chảy ngược.
• Ống thông giữa hai ngăn: Cần bố trí đúng cao độ và kích thước theo bản vẽ, giúp nước thải chuyển tiếp giữa các ngăn mà hạn chế cuốn theo lớp váng và cặn lắng.
• Đường ống đầu ra và thông khí: Sơ đồ cần thể hiện rõ đường dẫn nước sau bể, hệ thống thông khí và vị trí nắp thăm để thuận tiện kiểm tra, bảo dưỡng.

Các thông số như đường kính ống, cao độ lắp đặt và tỷ lệ thể tích giữa hai ngăn phải được xác định theo thiết kế cụ thể, thay vì xem các con số tham khảo là tiêu chuẩn áp dụng cho mọi công trình. Một sơ đồ bể phốt tự hoại 2 ngăn đầy đủ sẽ giúp người thi công hiểu rõ cấu tạo, hạn chế sai sót và thuận tiện hơn trong quá trình sử dụng.

Sơ đồ bể phốt tự hoại 3 ngăn chuẩn kỹ thuật và nguyên lý hoạt động

A. Phân tích sơ đồ cắt ngang bể phốt tự hoại 3 ngăn

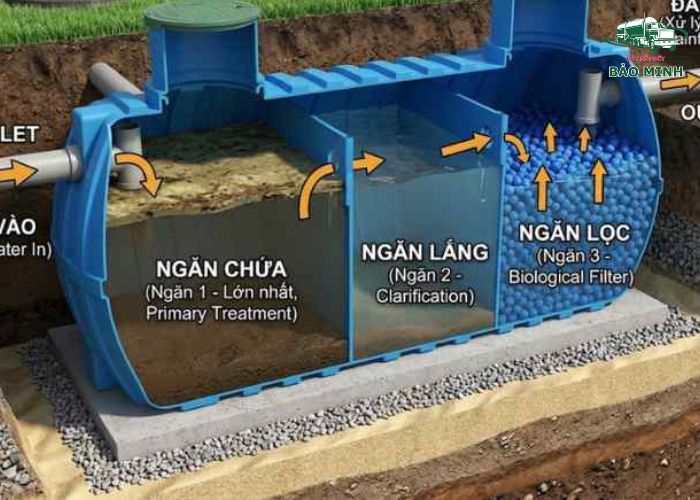

Sơ đồ bể phốt tự hoại 3 ngăn là thiết kế phổ biến trong các công trình nhà ở, nhà phố và một số công trình dân dụng. Bể được chia thành 3 ngăn chính gồm ngăn chứa, ngăn lắng và ngăn lọc. Mỗi ngăn đảm nhận một chức năng riêng, phối hợp với nhau để xử lý chất thải sinh hoạt trước khi nước thải thoát ra ngoài.

Về tỷ lệ thể tích tham khảo, ngăn chứa thường chiếm khoảng 1/2 tổng thể tích bể, trong khi ngăn lắng và ngăn lọc mỗi ngăn chiếm khoảng 1/4. Tỷ lệ thực tế cần được tính toán dựa trên số lượng người sử dụng, lưu lượng nước thải và điều kiện xây dựng của từng công trình.

Nguyên lý luân chuyển chất thải trên sơ đồ:

• Ngăn chứa: Chất thải từ bồn cầu theo đường ống dẫn vào ngăn đầu tiên. Tại đây, các chất rắn lắng xuống đáy, hình thành lớp bùn và được phân hủy một phần nhờ hoạt động của vi sinh vật trong điều kiện yếm khí.
• Ngăn lắng: Nước thải tiếp tục chảy qua ống thông sang ngăn thứ hai. Tại đây, các cặn lơ lửng còn sót lại có điều kiện lắng xuống, giúp giảm lượng chất rắn trước khi nước chuyển sang ngăn tiếp theo.
• Ngăn lọc: Nước thải đi vào ngăn thứ ba để tiếp tục được xử lý. Tùy thiết kế, ngăn này có thể sử dụng vật liệu lọc phù hợp nhằm giữ lại một phần cặn và hỗ trợ quá trình xử lý sinh học.
• Đường ống thoát nước: Sau khi đi qua các ngăn, nước thải được dẫn ra hệ thống xử lý hoặc thoát nước phù hợp theo thiết kế công trình và quy định hiện hành.

Nhìn chung, sơ đồ bể phốt tự hoại 3 ngăn giúp hình dung rõ đường đi của chất thải và chức năng của từng khoang. Việc bố trí đúng vách ngăn, đường ống và cao độ sẽ góp phần hạn chế tình trạng tắc nghẽn, giảm nguy cơ chất thải chảy tắt giữa các ngăn và nâng cao hiệu quả vận hành của bể.

B. Các thông số kỹ thuật cần lưu ý trên sơ đồ bể phốt tự hoại 3 ngăn

Khi đọc hoặc triển khai sơ đồ bể phốt tự hoại, cần quan tâm đến đường kính ống, độ dốc, cao độ lắp đặt và vị trí các ống thông giữa những ngăn. Những yếu tố này ảnh hưởng trực tiếp đến khả năng lưu thông của nước thải và hiệu quả xử lý chất thải bên trong bể.

• Ống dẫn chất thải từ bồn cầu: Đường kính khoảng Φ110–114 mm thường được sử dụng trong các thiết kế dân dụng, tùy loại ống và tiêu chuẩn áp dụng. Đường kính và độ dốc cần được lựa chọn phù hợp để chất thải thoát thuận lợi, hạn chế đóng cặn và tắc nghẽn.
• Ống thông từ ngăn chứa sang ngăn lắng: Cần bố trí đúng cao độ theo bản vẽ thiết kế, giúp nước thải chuyển sang ngăn tiếp theo mà hạn chế kéo theo lớp váng nổi hoặc bùn lắng ở đáy.
• Ống thông từ ngăn lắng sang ngăn lọc: Vị trí lắp đặt phải bảo đảm dòng chảy ổn định và phù hợp với mực nước làm việc của bể. Cao độ cụ thể cần được xác định theo cấu tạo vách ngăn và phương án thiết kế.
• Ống thoát nước đầu ra: Cần đặt ở cao độ phù hợp với mực nước vận hành, bảo đảm nước thoát được theo nguyên lý tự chảy và không làm ảnh hưởng đến quá trình xử lý trong bể.
• Ống thông hơi: Nên được bố trí theo thiết kế để thoát khí phát sinh trong quá trình phân hủy chất thải, góp phần giảm tích tụ khí và mùi trong hệ thống.

Lưu ý, các thông số như độ dốc tối thiểu, khoảng cách giữa các ống thông và cao độ đường ống không nên áp dụng máy móc cho mọi công trình. Cần căn cứ vào bản vẽ kỹ thuật, tiêu chuẩn hiện hành, điều kiện thoát nước và hướng dẫn của đơn vị thiết kế, thi công.

Tóm lại, một sơ đồ bể phốt tự hoại 3 ngăn chuẩn kỹ thuật không chỉ thể hiện cách chia ngăn mà còn phải mô tả rõ hướng dòng chảy, vị trí đường ống và phương án thoát khí. Thiết kế hợp lý ngay từ đầu sẽ giúp bể vận hành ổn định, thuận tiện cho việc kiểm tra, hút bùn và bảo trì định kỳ.

Sơ đồ bể phốt tự hoại và cách bố trí đường ống hạn chế tắc nghẽn

Việc bố trí đường ống đúng kỹ thuật giúp chất thải lưu thông thuận lợi, hạn chế tắc nghẽn và nâng cao hiệu quả xử lý nước thải. Trong sơ đồ bể phốt tự hoại, cần chú ý vị trí ống vào, ống ra, ống thông giữa các ngăn và hệ thống thông khí để bể hoạt động ổn định.

Sơ đồ ống vào và ống ra bể phốt tự hoại

Ống vào có nhiệm vụ dẫn chất thải từ bồn cầu xuống bể, trong khi ống ra đưa nước thải sau xử lý sang hệ thống thoát nước phù hợp. Hai đường ống cần được bố trí đúng cao độ, bảo đảm dòng chảy tự nhiên và hạn chế tình trạng ứ đọng, trào ngược. Thông số lắp đặt cần căn cứ vào bản vẽ thiết kế và điều kiện thực tế của công trình.

Sơ đồ ống thông giữa các ngăn

Ống thông giúp nước thải di chuyển lần lượt qua các ngăn chứa, ngăn lắng và ngăn lọc. Có thể sử dụng ống chữ T hoặc cấu tạo ống phù hợp để hạn chế lớp váng nổi và bùn lắng bị cuốn sang ngăn tiếp theo. Đây là chi tiết quan trọng trong sơ đồ bể phốt tự hoại, góp phần nâng cao hiệu quả xử lý chất thải.

Sơ đồ ống thông khí và thoát khí

Ống thông khí giúp giải phóng các khí phát sinh trong quá trình phân hủy chất thải, hạn chế tích tụ khí và giảm áp lực bên trong hệ thống. Đường ống cần được bố trí theo thiết kế, có vị trí thoát khí phù hợp và bảo đảm an toàn cho khu vực sinh hoạt. Đường kính ống và hướng dẫn lắp đặt cần được lựa chọn dựa trên quy mô công trình và yêu cầu kỹ thuật.

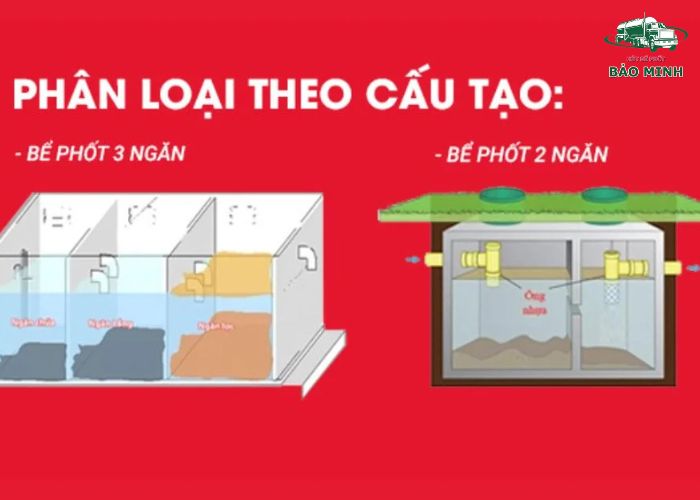

So sánh sơ đồ bể phốt tự hoại 2 ngăn và 3 ngăn: Nên chọn loại nào?

Việc lựa chọn sơ đồ bể phốt tự hoại 2 ngăn hay 3 ngăn phụ thuộc vào quy mô công trình, số người sử dụng, diện tích xây dựng và nhu cầu xử lý nước thải. Mỗi thiết kế đều có ưu điểm riêng, vì vậy cần cân nhắc kỹ trước khi thi công để bảo đảm hiệu quả sử dụng lâu dài.

Tiêu chí	Bể phốt 2 ngăn	Bể phốt 3 ngăn
Quy mô sử dụng	Nhà nhỏ, nhà trọ ít người	Nhà phố, biệt thự, công trình đông người
Thi công	Cấu tạo đơn giản, tiết kiệm diện tích	Cấu tạo nhiều ngăn, cần tính toán kỹ
Xử lý chất thải	Quá trình lắng và phân hủy cơ bản	Có thêm ngăn xử lý bổ sung
Chi phí xây dựng	Thường thấp hơn	Có thể cao hơn tùy kích thước
Bảo trì	Cần kiểm tra và hút bùn định kỳ	Cần kiểm tra và hút bùn định kỳ

Nhìn chung, bể phốt 2 ngăn phù hợp với công trình có nhu cầu sử dụng nhỏ và diện tích hạn chế. Trong khi đó, bể phốt 3 ngăn có cấu tạo phân chia chức năng rõ ràng, phù hợp với nhiều công trình dân dụng có lưu lượng nước thải lớn hơn. Tuy nhiên, hiệu quả xử lý và thời gian hút bùn còn phụ thuộc vào dung tích bể, số người sử dụng và thói quen sinh hoạt. Vì vậy, bạn nên lựa chọn sơ đồ bể phốt tự hoại dựa trên nhu cầu thực tế và tư vấn kỹ thuật thay vì chỉ dựa vào số lượng ngăn.

Câu hỏi thường gặp về sơ đồ bể phốt tự hoại

Nên chọn sơ đồ bể phốt tự hoại 2 ngăn hay 3 ngăn?

Bể phốt 2 ngăn phù hợp với một số công trình nhỏ, trong khi bể 3 ngăn giúp phân chia rõ hơn các giai đoạn xử lý chất thải. Việc lựa chọn cần dựa trên số người sử dụng, lưu lượng nước thải và diện tích xây dựng.

Sơ đồ bể phốt tự hoại 3 ngăn gồm những bộ phận nào?

Thông thường, bể gồm ngăn chứa, ngăn lắng và ngăn lọc, kết hợp với hệ thống ống dẫn chất thải, ống thông giữa các ngăn và ống thông khí. Cấu tạo cụ thể có thể thay đổi theo thiết kế công trình.

Đường ống trong bể phốt tự hoại cần bố trí như thế nào?

Đường ống cần được lắp đặt đúng cao độ, bảo đảm dòng chảy ổn định và hạn chế tình trạng tắc nghẽn. Vị trí ống vào, ống ra và ống thông giữa các ngăn cần tuân theo bản vẽ kỹ thuật.

Bao lâu nên hút bể phốt tự hoại một lần?

Thời gian hút bể phụ thuộc vào dung tích bể, số người sử dụng và lượng chất thải phát sinh. Bạn nên kiểm tra định kỳ và hút bùn khi cần thiết, thay vì áp dụng một mốc thời gian cố định cho mọi công trình.

Làm thế nào để bể phốt tự hoại hạn chế tắc nghẽn?

Cần thi công đúng kỹ thuật, không vứt rác khó phân hủy xuống bồn cầu, kiểm tra hệ thống đường ống và hút bùn định kỳ. Nếu bể có dấu hiệu thoát nước chậm hoặc mùi hôi bất thường, nên kiểm tra sớm để xác định nguyên nhân.

Kết luận

Việc tìm hiểu sơ đồ bể phốt tự hoại giúp bạn nắm rõ cấu tạo, nguyên lý hoạt động và cách bố trí đường ống phù hợp với từng công trình. Tùy vào diện tích xây dựng, số lượng người sử dụng và nhu cầu xử lý nước thải, bạn có thể lựa chọn bể 2 ngăn hoặc 3 ngăn để tối ưu chi phí và hiệu quả vận hành. Để bể hoạt động ổn định, hạn chế tắc nghẽn và kéo dài tuổi thọ, hãy chú trọng khâu thiết kế, thi công đúng kỹ thuật và bảo trì định kỳ.
